執行標準：GB/T 19077-2016/ISO 13320:2009
外觀尺寸：612mm×230mm×300mm
產品特點：
110mm大口徑鏡頭 | 進口Opnext大功率光纖輸出半導體激光器 |
三鏡頭光路（專利）? | 獨特的鏡頭空氣導流技術 |
鏡頭鍍膜工藝 | 超高速采集主板 |
醫用霧化器專用 | 最新高、低濃度動態補償技術 |
PW-spray采用了獨特的一體式結構設計，同時融合了包括鏡頭保護裝置在內的多項自主研發專利技術，能夠?qū)Ψ稚⒃诳諝庵械撵F滴、液滴進行無接觸測量。全直流供電保證了該款儀器同時擁有優越的測試精度及測試重復性。獨特的透鏡設計和光路系統優化，使儀器在0.1μm-360μm量程內無盲區測量。PW-spray采用φ110mm大口徑標準傅里葉變換鏡頭，并采用了國際最先進的鍍膜工藝，光信號透過率可達99.7%，減少了鏡頭反射對測量數據的影響，極大的提高了測量的準確性及穩定性。大口徑鏡頭的采用保證了小顆粒散射信號的無丟失通過，保證了樣品測量數據的全面性、準確性、無突變性。? ?

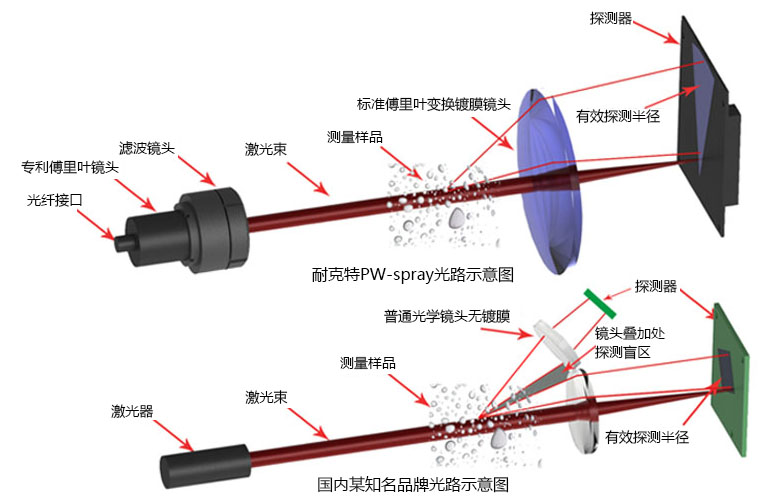

右圖為PW-spray與國內某知名品牌光路對比示意圖，spray無論光路設計的先進性還是硬件性能都遙遙領先，下圖某品牌產品采用了成本低廉的普通半導體激光器及小口徑鏡頭疊加工藝（對外宣傳三鏡頭），鏡頭有效的通光孔徑一般不會大于鏡頭直徑的2/3，外緣部分光信號會產生畸變，畸變光信號會嚴重影響數據的真實性，兩個鏡頭疊加區域出現了大量的散射光丟失，鏡頭疊加處后方出現了大面積探測盲區。通過測量對比此區域為醫用超聲霧化器測量數據的關鍵區域，多數樣品出現數據突變現象。PW-spray粒度儀集先進設計、超強硬件配置于一身，有力的保證了儀器的穩定性及測量數據的真實性。
PW-spray適用于醫療霧化器、霧化藥品、各種氣霧劑、噴霧劑等小型噴霧設備，尤其適用于國家藥典中對吸入型氣霧劑、噴霧劑、粉霧劑等粒度測試要求。
| 測量原理 | 全量程激光衍射 |
| 粒徑范圍 | 0.1μm-360μm（全量程） |
| 探測系統 | 62通道均勻交叉及面積補償多方位陣列 |
| 激? 光? 器 | 進口大功率光纖輸出半導體激光器，波長635nm，功率最大20毫瓦 |
| 鏡頭口徑 | φ110㎜大口徑標準傅里葉變換鍍膜鏡頭 |
| 光學模型 | 全量程米氏散射理論，包含高濃度多重散射動態補償技術 |
| 濾波方式 | 三鏡頭濾波技術,傅里葉變換鏡頭+濾波鏡頭 |
| 采集主板 | 16bit,200kbs超高速采集主板 |
| 濃度范圍 | 最低遮光度3%，最高遮光度90%（光學濃度） |
| 進樣方式 | 開放式霧滴無接觸測量 |
| 保護功能 | 氣幕保護 |
| 測量時間 | 典型值＜10秒 |
| 測量精度 | 準確性、重復性Dv50均優于±0.5%（NIST可溯源標準樣品） |
| 環境溫度 | 0°C-45°C |
| 環境濕度 | 10%-85%相對濕度（無結凝） |
| 電源要求 | 220V(±20V),50Hz–60Hz |
| 執行標準 | GB/T 19077-2016/ISO 13320:2009 |
| 外觀尺寸 | 612mm×230mm×300mm |
| 儀器重量 | 15kg |
詳細技術參數? ? 請與銷售部聯系
全直流供電儀器使用了外置適配器全直流供電技術，儀器內部沒有220V交流電進入，消除了交流電對儀器信號采集的干擾，儀器測量更穩定更安全。
防塵防震儀器的防震處理使儀器具有了更穩定的光路系統，探測器幾乎無需調整。
小巧便攜在粒度儀領域?qū)崿F(xiàn)了真正意義上的便身攜帶，真正實現了走到哪帶到哪，便于公司參加各種展會，超高穩定光學系統保證儀器無需調整隨時檢測樣品。
強大軟件PW-spray配備了噴霧粒度儀最強大的分析軟件，該軟件能夠快速處理測試過程中所有經過激光束霧滴的光散射信號并轉換為粒度分布實時顯示。從而有效保證測試結果具有超高的代表性，該項技術在國內處于絕對的領先地位。
超高速主板PW-spray配備了超高速主板，200kbs的采樣速度，霧滴在激光光束中0.1s即可得出準確結果。
